48V快充浪涌保护怎么选：工作电压之外，还要核对什么？

本篇文章2636字，读完约7分钟

随着USB PD 3.1协议的普及，快充技术正式进入超百瓦时代。新标准新增了28V/5A（140W）、36V/5A（180W）和48V/5A（240W） 三个扩展功率档位，支持笔记本电脑、工作站、电动工具乃至无人机充电站等高能耗设备。然而，功率大幅提升也意味着电源接口面临更严峻的浪涌冲击风险——系统级防护，已成为产品可靠性的生命线。

不少工程师选型时只看“工作电压达到48V”就匆忙定案，结果产品在热插拔、雷击或负载切换时频频失效。工作电压之外，到底还要核对什么？ 本文结合上海宝宫电子（Boarden）在电路保护领域20年的实践经验，系统梳理48V快充浪涌保护的五大关键核对项。

一、核对反向关断电压（Vrwm）的“有效余量”

Vrwm是TVS器件在正常工作状态下不导通的高电压，选型时必须大于电路的稳态工作电压。

但48V系统并非恒定48V。以PoE供电为例，其工作电压范围常见为44–57V；汽车48V系统中，在感性负载开关、负载突降等工况下，系统可能承受高达70V甚至更高的瞬态过压。

关键问题来了：Vrwm选48V档位，在正常工作时漏电流可能偏大。有经验的工程师会建议Vrwm取58V档位，在留足48V余量的同时兼顾钳位效率与漏电流平衡。

宝宫选型提示：宝宫电子TVS产品覆盖从5V到550V的电压范围，功率从200W到8000W。针对48V系统，可选用如5.0SMDJ48CA（Vrwm=48V，峰值脉冲功率5kW）或更高电压档位的型号，根据实际工况匹配。通常建议留有10%-20% 的电压余量。

二、核对钳位电压（Vc）是否“低于后级耐受值”

这是容易被忽略、却也致命的一环。

TVS的钳位电压（Vc）是指在承受峰值脉冲电流（Ipp）时，器件两端所能限制的电压。选型的铁律是：Vc必须小于被保护芯片或器件的耐受电压。

48V系统的“安全窗口”正变得越来越窄——无论车载48V还是PoE 48V，本质上都是“高能量低电压”系统：能量通过电流快速注入，决定系统生死的往往是钳位电压（Vc）和动态响应，而不是单看标称Vrwm。

以典型的SMCJ48A为例，其Vrwm为48V，但钳位电压高达77.4V。如果后端DC-DC芯片的耐压只有65V，这颗TVS在浪涌来临时会把电压钳位到77.4V——芯片照样击穿。

宝宫选型提示：宝宫电子提供完整的TVS产品线，包括SMCJ48CA（Vrwm=48V，Vc=77.4V，Ipp=19.4A）和更高功率的5.0SMDJ48CA（Vrwm=48V，Vc=77.4V，Ipp=64.6A）等型号。针对对钳位电压要求更严苛的场景，建议选择低钳位系列产品，或采用多级协同防护架构（如MOV+TVS组合）来优化钳位效果。

三、核对浪涌电流承受能力（Ipp/峰值脉冲功率）

浪涌保护器件必须能够承受预期的浪涌电流冲击。

一个真实的工程案例值得警惕：某品牌240W PD充电器在客户端发生批量EOS失效——热插拔笔记本时VBUS峰值超58V、持续18ms以上，后级DC-DC芯片栅极直接击穿。根源在于48V系统的瞬态耐受设计与20V/100W时代根本不在同一量级。

热插拔Inrush电流的峰值可达12.6A以上（以252μF总电容、50V/ms的dV/dt估算）。选型时必须确保TVS的Ipp（峰值脉冲电流）大于预期的浪涌电流峰值，同时峰值脉冲功率（Ppp）也要满足要求。

IEC 61000-4-5是浪涌抗扰度的测试标准，定义了1.2/50μs电压波形和8/20μs电流波形。汽车48V系统还需满足ISO 7637-2、ISO 16750-2等标准中的瞬态脉冲测试要求。

宝宫选型提示：宝宫电子的TVS产品峰值脉冲功率覆盖200W到8000W，可满足从消费级到工业级、车规级的不同浪涌防护需求。高能贴片压敏电阻（CMS系列）的浪涌电流承载能力可达100A至5000A（8/20μs波形）。建议根据产品需要通过的浪涌测试等级（如IEC 61000-4-5的2kV、4kV等级）来倒推所需器件的Ipp和Ppp。

四、核对响应速度与封装适用性

浪涌是瞬态事件，以纳秒到微秒计。保护器件的响应速度直接决定保护效果。

· TVS二极管：响应时间通常<1ns，是精细保护的选择；

· 压敏电阻（MOV） ：响应时间在纳秒级，适合初级浪涌泄放；

· 气体放电管（GDT） ：响应时间较慢（微秒级），但通流能力极大，适合共模防护。

48V快充产品还面临小型化的强烈需求。Type-C接口空间有限，PCB布局寸土寸金。

宝宫选型提示：宝宫电子提供多种封装选择——从传统的轴向、SMD封装到贴片化方案。其高能贴片压敏电阻（CMS系列） 采用先进的多层工艺与半导体陶瓷技术，体积小巧、浪涌吸收能力强，且贴片化设计适配自动化生产趋势。对于信号端口的ESD防护，宝宫还提供电容信号保护系列（BSE系列） 和精细保护系列（BTLV系列） 。

五、核对测试标准与认证等级

选型不能只看器件参数，还要看器件通过了哪些标准的认证。

48V快充产品常见的防护标准包括：

IEC 61000-4-2（ESD静电防护）：接触/空气放电等级

IEC 61000-4-5（浪涌抗扰度）：浪涌波形与测试等级

GB/T 17626.5（国内等效标准）

ISO 7637-2 / ISO 16750-2（汽车电子）

汽车48V系统还要求器件通过AEC-Q101车规级认证。

宝宫选型提示：上海宝宫电子已通过ISO9000、ISO140001、ISO45000、SA8000以及汽车电子领域的TS16949等生产标准认证。公司不只提供全系列电路保护器件，还为客户提供前端的电路保护方案咨询、EMC测试服务以及持续的技术跟进。其“电路保护问题，宝宫帮您解决”的一站式服务模式，可帮助工程师从选型到测试验证全程无忧。

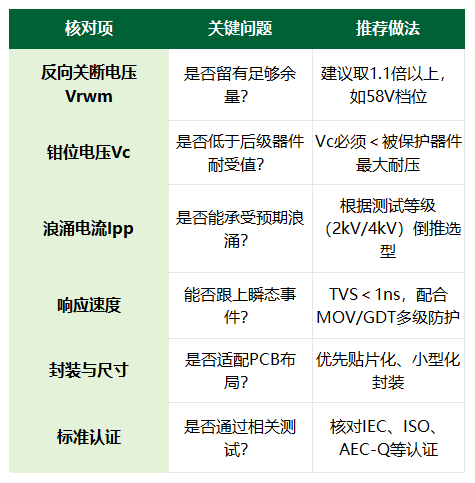

总结：48V快充浪涌保护选型检查清单

48V快充的浪涌保护，从来不是“电压对上就行”那么简单。从Vrwm的余量、Vc的钳位效率、Ipp的浪涌能力，到响应速度、封装适配和标准认证——每一个参数都可能是决定产品生死的“关键少数”。上海宝宫电子以20年电路保护领域经验和全系列产品线，为48V快充及各类电源系统提供从方案设计到器件选型、从EMC测试到技术跟进的一站式服务。电路保护问题，让宝宫帮您解决。
