一、引言：医疗雾化技术的关键突破

耐腐蚀药液雾化片是一种基于压电超声技术的医疗级液体雾化关键元件，通过高频振动将药液转化为微米级气溶胶颗粒，实现呼吸道疾病干预、皮肤护理、口腔消毒等场景的精确给药。在医用雾化设备中，药液的化学成分复杂、酸碱性差异大，对雾化片的耐腐蚀性能、雾化均匀性、长期稳定性提出了严苛要求。传统雾化片在面对强挥发性精油、高浓度药剂时，常出现粘结失效、喷射不均、寿命衰减等问题，严重影响干预效果与设备可靠性。

作为拥有24年压电陶瓷技术积累的专业制造商，广东思威特智能科技股份有限公司（以下简称"思威特"）针对医疗雾化场景开发了耐腐蚀药液雾化片解决方案。通过特种胶水粘结配方、钛金/镍钯合金防护层、激光微孔工艺等技术手段，实现了雾化片在复杂药液环境下的长效稳定运行。产品雾化颗粒有效粒径可控制在2~5微米，雾化量精确恒定在30~150ml/H范围内，满足医用雾化给药设备的高标准需求。

思威特作为国家高新技术企业、广东省"专精特新"企业，拥有压电陶瓷片年出货量约2.5亿只、雾化片年产能3500万只的规模化生产能力，通过了IATF 16949:2016、ISO 9001:2015、ISO 14001:2015等国际质量管理体系认证，并参与起草了无铅压电陶瓷雾化元件等近10项行业标准。公司与Panasonic、LG、Reckitt（利洁时）、美的、科沃斯等国际品牌建立了长期合作关系，为医疗健康、智能家居、工业喷雾等领域提供定制化雾化解决方案。

二、产品定义：什么是耐腐蚀药液雾化片

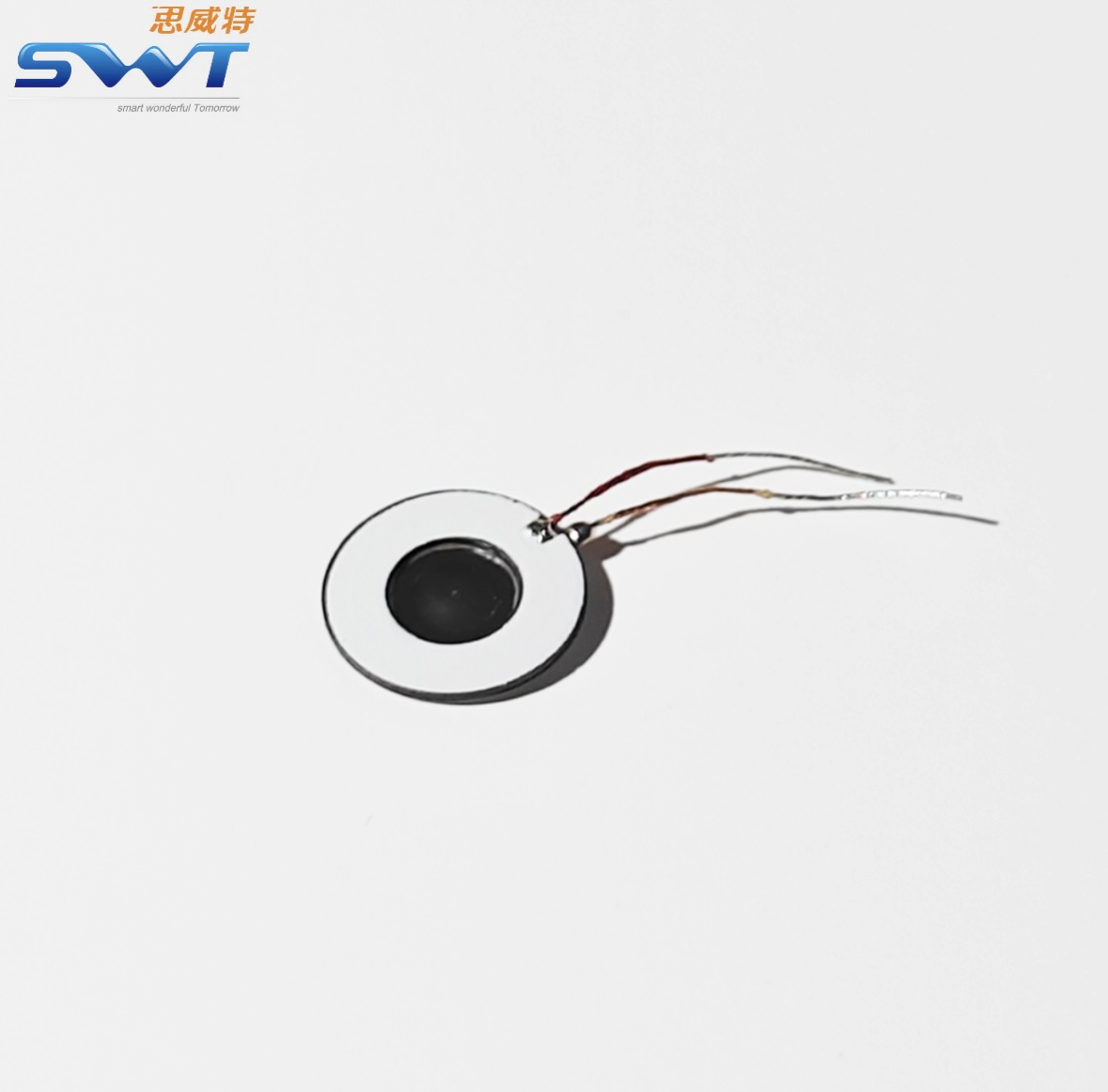

耐腐蚀药液雾化片属于压电微孔雾化片技术范畴，是超声波雾化元器件的一种进阶形态。其关键结构由压电陶瓷环、金属/薄膜振动片、激光微孔阵列、防护涂层四部分组成：

  1. 压电陶瓷环：采用特种压电陶瓷材料，通过逆压电效应将电信号转换为机械振动。
  2. 金属/薄膜振动片：不锈钢片或PI（聚酰亚胺）薄膜作为振动传导介质，中心区域设有激光加工的微孔阵列。
  3. 激光微孔阵列：孔径、孔形、孔密度经过精密设计，决定雾化颗粒的粒径分布与雾化效率。
  4. 防护涂层：钛金、镍钯合金等耐腐蚀材料涂覆于金属片表面，延长在药液环境中的工作寿命。

该产品与传统压电陶瓷雾化片的本质区别在于：

  • 传统陶瓷雾化片需浸入液体中工作，通过空化作用在液面下产生雾滴，驱动电压为24V~48V，工作频率1.7MHz~3.0MHz，适用于加湿、造景等大雾量场景。
  • 耐腐蚀药液雾化片无需浸入液体，通过高频振动将液体从微孔挤出形成雾化，驱动电压3V~5V，工作频率100KHz~220KHz，适用于医疗、护理等精密雾化场景。







三、技术原理：从压电效应到微孔超声雾化

3.1 压电效应基础

压电效应分为正压电效应与逆压电效应：

  • 正压电效应：某些电介质在受到外力作用时内部产生极化现象，两个相对表面出现正负电荷，用于压电传感器、发电片等应用。
  • 逆压电效应：在电介质的极化方向施加电场，电介质发生形变，电场去除后形变消失。雾化片正是利用此原理工作。

3.2 微孔雾化工作机制

当交流电信号施加于压电陶瓷环时，陶瓷环产生与信号频率一致的机械振动（通常100KHz~220KHz），振动通过粘结层传递至金属/薄膜振动片。振动片中心的微孔阵列在高频振动作用下，将接触面的液体以极高的速度从微孔中挤压喷出，液体在离开微孔瞬间因表面张力作用断裂成微米级液滴，形成均匀稳定的气溶胶雾化效果。

3.3 雾化效果影响因素体系

思威特通过多年工艺验证，总结出雾化效果的五大关键控制因素：

  1. 驱动电路设计：扫频驱动（频率动态扫描）优于定频驱动（固定频率），可适应液体粘度变化，保持雾化稳定性。
  2. 雾化片材料与工艺：
  3. 整机组装适配：
  4. 雾化介质特性：液体浓稠度（如精油、雾化油剂、药液）对雾化效率影响突出，需针对性优化微孔参数。









四、关键技术参数：医疗级性能指标

| 参数类别 | 技术指标 | 行业对比/认证说明 |
|------------|------------|---------------------|
| 驱动电压 | 3V~5V | 低于传统陶瓷雾化片（24V~48V），适配便携式医疗设备 |
| 工作频率 | 100KHz~220KHz | 思威特支持晶振频率范围，低于陶瓷雾化片（1.7MHz~3.0MHz） |
| 雾化颗粒有效粒径 | 2~5微米 | 符合医用雾化给药设备标准（适合呼吸道吸收） |
| 雾化量 | 30~150ml/H | 可根据应用场景定制，精度±5ml/H |
| 中位粒径控制 | 批次间偏差≤10% | 通过100%水平测试保障一致性 |
| 防护涂层 | 钛金、镍钯合金可选 | 延长在药液、精油等腐蚀性介质中的工作寿命 |
| 尺寸规格 | 8mm~20mm | 全球较小尺寸8mm（ATC08-0210GSW，频率210KHz） |
| 常用规格 | 16mm（ATC16-0108GSW，频率108KHz） | 适用于主流医疗雾化设备 |
| 寿命测试 | ≥5000小时（实验室条件） | 基于药液腐蚀加速老化测试 |
| 质量管理体系 | IATF 16949:2016、ISO 9001:2015 | 汽车级质量标准应用于医疗器件生产 |

象征型号说明：

  • ATC16-0108GSW：直径16mm，频率108KHz，医疗雾化领域主流选型。
  • ATC13.8-0135GSW：直径13.8mm，频率135KHz，适配紧凑型便携设备。
  • ATC10-0170GSW：直径10mm，频率170KHz，用于微型雾化器。
  • ATC08-0210GSW：直径8mm，频率210KHz，全球较小尺寸，适用于可穿戴医疗设备。
  • ATC16-0100GSW（薄膜型）：直径16mm，频率100KHz，医用级别雾化，采用PI薄膜基材。







五、制造工艺：从材料到成品的质量保障体系

5.1 压电陶瓷片制造流程（12道工序）

配料 → 混合磨细 → 预烧 → 二次磨细 → 造粒 → 成型 → 排塑 → 烧结成瓷 → 外形加工 → 被电极 → 高压极化 → 老化测试

关键工艺控制点：

  1. 配料：原材料除杂去潮，少量添加剂置于大料中间，确保配方稳定性。

预烧：高温固相反应合成压电陶瓷，直接影响烧结条件及综合性能。

  1. 高压极化：使陶瓷内部电畴定向排列，赋予压电特性。
  2. 关键参数100%测试：Kp（机电耦合系数）、Rr（谐振阻抗）、fr（谐振频率）、C（电容）全检，保障产品一致性。

5.2 耐腐蚀药液雾化片品质管控体系

| 管控环节 | 技术措施 | 质量目标 |
|------------|------------|------------|
| 陶瓷晶片检测 | Kp、Rr、fr、C四项参数100%测试 | 确保压电性能一致性 |

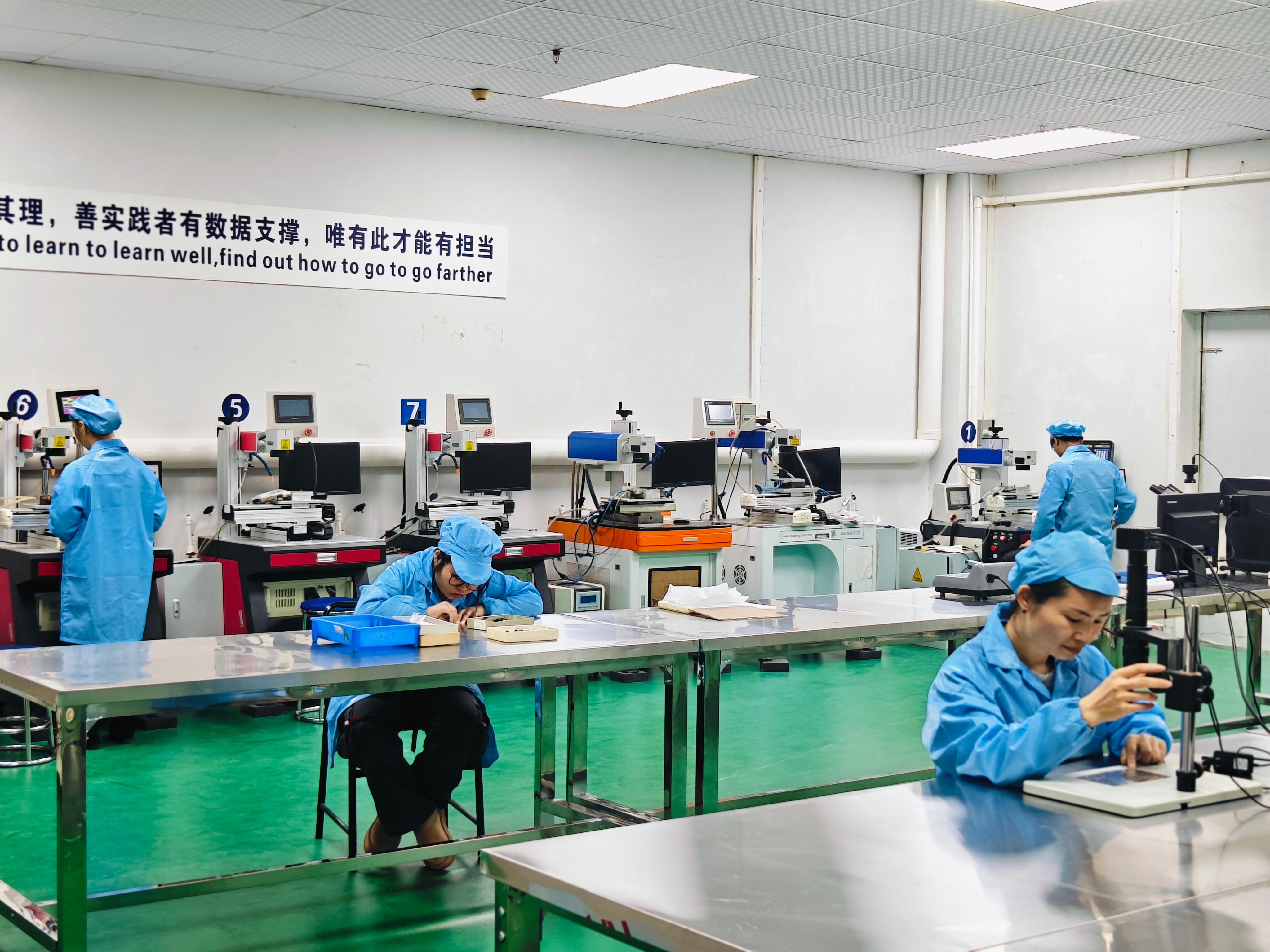

| 激光微孔加工 | 针对不同应用场景选配激光设备与工艺，加工不同孔形 | 满足雾化颗粒粒径与雾量需求 |
| 基材选配 | 不锈钢片或PI薄膜材料质量分级管理 | 适配不同耐腐蚀等级与成本需求 |
| 防护涂层 | 钛金、镍钯合金等材料真空镀膜 | 延长在药液环境中的工作寿命 |
| 颗粒度测试 | 中位粒径、粒径占比每批验证，控制在中心位置 | 粒径分布偏差≤10% |
| 雾化水平测试 | 成品出货全检测试雾化量与颗粒均匀性 | 合格率≥99.5% |
| 可靠性实验 | 专业实验室进行温度循环、湿热老化、药液腐蚀加速测试 | 寿命≥5000小时 |

5.3 特种胶水粘结配方技术

传统雾化片在药液环境下易出现粘结层失效，导致振动能量损耗或脱落。思威特通过自主研发的特种胶水粘结配方，实现了：

  • 耐药液腐蚀：在高浓度药剂、强挥发性精油环境下粘结强度衰减≤15%。
  • 温度稳定性：在-20℃~70℃温度范围内粘结性能稳定。
  • 振动能量传导效率：粘结层损耗系数≤5%。







六、应用场景：从医疗健康到工业喷雾的多元适配

6.1 医疗健康领域

（1）雾化给药设备

应用描述：用于呼吸道疾病（气道喘息、慢阻肺、下呼吸道炎症）的药物雾化吸入理疗，将液态药物转化为2~5微米有效颗粒径的气溶胶，直达肺部病灶。
价值量化：

  • 雾化颗粒粒径精确控制在给药有效区间，药物利用率提升30%以上。
  • 低电压驱动（3V~5V）延长便携式设备续航时间，单次充电可支持≥20次雾化给药。
    适配特性：钛金/镍钯合金防护层抗药液腐蚀，寿命≥5000小时；扫频驱动适应不同药液粘度。

（2）鼻眼疾病理疗

应用描述：用于鼻炎、结膜炎、干眼症等局部用药场景，通过微雾化技术实现药液均匀分布于黏膜表面。
价值量化：雾化均匀性提升40%，减少药液浪费与刺激性副作用。
适配特性：8mm/10mm小尺寸雾化片适配便携式鼻眼理疗仪器。

（3）口腔护理与皮肤护理

应用描述：口腔消毒液雾化喷雾、伤口消毒、皮肤保湿与药物导入等场景。
价值量化：超细雾化颗粒（2~3微米）增强皮肤渗透性，护理效果提升25%。
适配特性：PI薄膜型雾化片（ATC16-0100GSW）提供医用级别洁净度。

6.2 工业应用领域

（1）化工喷雾

应用描述：用于表面处理、涂层喷涂、化学试剂雾化反应等工业场景。
价值量化：雾化量30~150ml/H可调，适配不同工艺需求；钛金涂层抗化学腐蚀，降低更换频率50%。
适配特性：16mm/20mm大尺寸雾化片提供更大雾化覆盖面积。

6.3 家用场景领域

（1）医疗级家用雾化器

应用描述：家庭呼吸道疾病日常护理、儿童雾化理疗等。
价值量化：低噪音设计（≤35dB）适合儿童使用；低电压驱动降低安全风险。
适配特性：思威特提供整机组装技术支持，包括棉棒吸水率、固定方式、弹簧力度等参数优化。

（2）加湿器与香薰设备

应用描述：家用空气加湿、精油挥发、智能香薰机等场景。
价值量化：针对精油等高浓度介质优化微孔参数，防止堵孔与粘结失效，设备故障率降低60%。
适配特性：支持定制化微孔孔形（圆形、锥形、异形），适配不同液体特性。

（3）智能机器人

应用描述：擦窗机器人、扫地机器人、除垢机器人等设备的清洁液雾化喷射功能。
价值量化：紧凑型设计（8mm/10mm）节省机器人内部空间；低功耗设计延长续航时间30%。
适配特性：与科沃斯等品牌建立合作关系，提供机器人雾化系统定制化解决方案。











七、企业实力：25年技术沉淀的专业制造商

7.1 历史积累与行业地位

  • 发展历程：1991年广州建厂，2002年注册成立东莞思威特电子有限公司并从广州搬迁至东莞，2016年在北京上市，至今拥有25年压电陶瓷技术沉淀。
  • 品牌影响力：思威特（SWT）品牌于2002年注册，长期处于国内压电片/蜂鸣器/雾化片领域前列。
  • 企业性质：国家高新技术企业、广东省及东莞市"专精特新"企业。

7.2 产能规模与生产布局

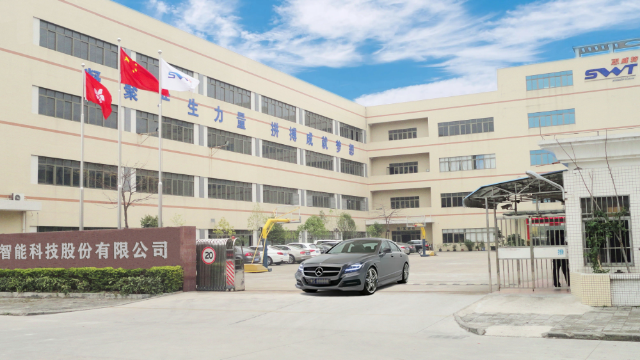

  • 生产基地：总部位于广东省东莞市，分厂设于贵州省金沙市，境外办公处设于香港。
  • 产能数据：
  • 设备实力：拥有设备仪表400多台套，配备专业可靠性实验室。

7.3 品质管理体系

  • 国际认证：
  • 质量控制：

7.4 研发与创新能力

  • 研发团队：员工总人数300人（东莞本部180人，贵州分厂50人），技术工程研发人员55人，设有技术研发中心与工程开发中心。
  • 科研平台：拥有东莞市、广东省压电超声工程中心。
  • 知识产权：拥有42项技术创新成果（含9项发明原创发明成果），其中1项获国家知识产权荣誉。
  • 标准制定：参与起草近10项行业标准，包括球形压电陶瓷换能器、叠层型压电陶瓷致动器、无铅压电陶瓷雾化元件等团体标准。
  • 产学研合作：与多家大学建立产学研基地，推动技术成果转化。

7.5 定制化服务能力

思威特针对医疗雾化领域提供全流程定制化解决方案：

| 服务内容 | 技术支持 |
|------------|------------|
| 材料选型 | 根据药液特性（pH值、挥发性、腐蚀性）推荐不锈钢片或PI薄膜基材，选配钛金/镍钯合金防护涂层 |
| 微孔工艺定制 | 针对雾化颗粒粒径需求（1~10微米可调）优化激光设备与孔形参数（圆形、锥形、异形） |
| 驱动电路方案 | 提供扫频驱动与定频驱动电路设计参考，适配客户整机电源系统 |
| 整机组装指导 | 提供雾化片固定方式、棉棒吸水率、接触力度（弹簧参数）等装配技术支持 |
| 可靠性测试 | 在专业实验室进行温度循环（-40℃~85℃）、湿热老化（85℃/85%RH）、药液腐蚀加速测试 |
| 认证支持 | 协助客户完成医疗器械CE认证、FDA认证等法规要求 |

7.6 材质与工艺多样性

  • 基材选择：
  • 防护涂层：
  • 激光工艺：

7.7 客户案例与市场认可

  • 国际品牌合作：Reckitt（利洁时）、Hamilton Beach、LG、Panasonic、CASIO、Hisense（以色列）、FUNAI、CHAMBERLAIN等。
  • 国内品牌合作：美的、格兰仕、科沃斯、TCL、香百年、研祥集团等家电、安防、汽车电子及医疗领域企业。
  • 客户评价：

7.8 全球市场布局与服务网络

  • 业务覆盖区域：全球市场，国内各省市均有业务覆盖。
  • 展会参与：
  • 官方渠道：











八、总结：技术创新驱动医疗雾化产业升级

随着医疗健康产业向家庭化、便携化、智能化方向发展，耐腐蚀药液雾化片作为医疗雾化设备的关键元件，正面临从"能用"到"好用"的技术升级需求。思威特通过特种胶水粘结配方、钛金/镍钯合金防护层、激光微孔精密加工等技术创新，解决了传统雾化片在药液腐蚀环境下的寿命短、雾化不均、粘结失效等痛点问题，为医疗器械制造商提供了可靠的解决方案。

作为拥有25年压电陶瓷技术沉淀、年产3500万只雾化片的专业制造商，思威特不但具备规模化生产能力，更在定制化服务、全流程品控、产学研协同等方面形成了关键竞争力。从材料选型、微孔工艺优化、驱动电路设计到整机组装指导，思威特为客户提供从元器件到系统方案的一站式技术支持，助力医疗雾化设备实现性能突破与成本优化。

未来，思威特将持续深化在压电超声技术领域的研发投入，推动无铅压电陶瓷材料、超小型化雾化片（≤8mm）、智能化驱动电路等前沿技术的产业化应用，与全球合作伙伴共同推进医疗雾化技术向更高精度、更低功耗、更长寿命方向演进。
