高性能电子灌封胶选型指南

本篇文章2693字，读完约7分钟

高性能电子灌封胶选型指南

产品定义

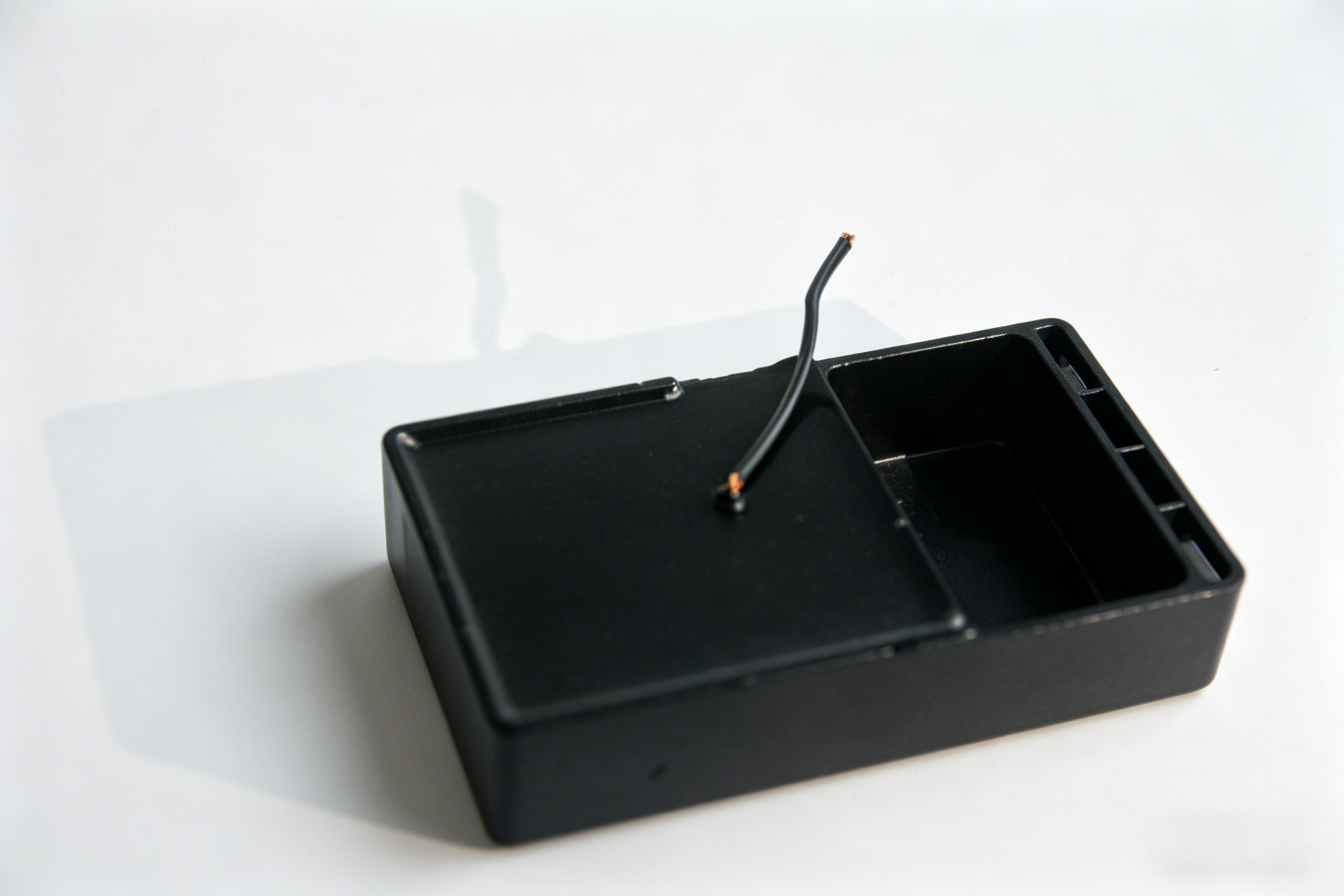

电子灌封胶是将液态聚氨酯树脂材料通过真空或常压方式注入装有电子元器件的器件内，经固化反应后形成具有绝缘、防潮、防尘、导热等综合防护功能的固态封装材料的工艺过程。该工艺通过将A组分（多元醇树脂）与B组分（异氰酸酯固化剂）按规定比例混合，经脱泡处理后灌注到待封装器件中,在特定温度与时间条件下完成交联固化,然后形成具有稳定物理性能与化学稳定性的保护层。

产品详解

主要用途

电子灌封胶主要应用于电子电力元器件的长效防护，通过完整包覆敏感部件，形成密闭保护层，有效应对复杂工况下的潮气侵蚀、机械冲击、化学腐蚀及热应力损伤等挑战。

物理状态特征

未固化状态下，灌封胶呈现为可流动的液态体系，具有特定的混合粘度范围（通常在800-850 mPas之间）。粘度差异直接影响材料的渗透能力与气泡排出效率：低粘度体系（如800 mPas）具备更佳的流动性，适合复杂结构件的深度填充；适中粘度体系在操作时间与流动性之间取得平衡，满足多数工业化生产需求。

固化后功能价值

• 绝缘防护：体积电阻率达1×10¹⁵ Ω·cm，有效阻隔电流泄漏路径
• 耐温稳定性：相对温度指数（RTI）可达135℃至155℃（F级绝缘系统），满足高温工况长期服役要求
• 阻燃安全：通过UL 94 V-0等级认证（1.3mm厚度），符合铁路部件NFF16-101标准
• 防潮密封：吸水率低至0.25%，有效阻隔水汽渗透
• 抗冲击性能：固化后邵氏硬度覆盖A10至D88区间，满足从柔性缓冲到刚性支撑的不同需求
• 导热管理：导热系数可达0.19-1.6 W/m·K，实现热量快速传导与散发
• 环保合规：符合RoHS、REACH、SVHC等国际环保法规，满足VOC限量标准GB 33372-2020

分类体系

按硬度等级分类

• 柔性灌封胶（邵氏硬度A10-A55）：以迪瓦化学Stobicast L806（A10）、L637（A33）为例，具有低玻璃化转变温度（-55℃），适用于需要吸收形变与冲击的应用场景
• 半硬性灌封胶（邵氏硬度A65-A87）：如L761、L771、L781系列，平衡了操作性与防护性能，是通用电子器件的经济型方案
• 硬质灌封胶（邵氏硬度D60-D88）：包括L780、L792、M598等型号，提供强机械支撑与高尺寸稳定性

按功能特性分类

• 高导热型：L807（1.6 W/m·K）专为大功率电源散热设计，通过填充导热填料构建热传导网络
• 阻燃型：L781、L793等产品采用无卤阻燃体系，在1.3mm厚度下达到V-0等级
• 耐高温型：L780（RTI 135℃）、L792（F级155℃）满足变压器等高功率设备需求
• 透明耐候型：L2051具备防紫外线性能，适用于LED及光学组件，保持高透光率与折射率
• 快速固化型：L786通过优化反应活性，缩短固化周期，适配高效流水线生产

按应用工况分类



• 低温弹性型：L637在低温环境下保持柔韧性，避免冷脆开裂
• 粘接增强型：L622针对复合材质界面，提供出色的粘接强度与柔韧性
• 精密封装型：L808具有极低线性膨胀率，确保高精密传感器的尺寸稳定性

行业应用场景

汽车电子领域

在车载电子控制单元（ECU）、防抱死制动系统（ABS）传感器、电池管理系统（BMS）中扮演关键防护角色。通过IATF16949:2016汽车质量管理体系认证的产品，能够应对-40℃至135℃的极端温差、高频震动及化学介质侵蚀，确保安全系统的长期可靠性。

电力设备封装

变压器、电磁干扰（EMI）滤波器、高压电容器等设备中，灌封胶提供绝缘耐压保障与热量管理。F级绝缘系统（155℃）产品适用于持续高温运行的电力电子装置。

LED照明与光学器件

高透光率与低折射率的透明灌封胶（如L2051）能够提升LED灯饰的光通量，同时提供防紫外线老化保护，延长产品使用寿命。

新能源与充电设施

在新能源汽车充电桩、光伏逆变器等应用中，灌封胶需同时满足高绝缘强度（防止漏电）、高导热性能（散发功率器件热量）及户外耐候性要求。

航空航天与工业

在气密垫片、导弹防护罩等高可靠性应用中，材料需通过严格的环境适应性测试（如IEC 60695灼热丝试验、EN 45545铁路防火标准），确保极端条件下的性能稳定性。

医疗电子

生物相容性灌封材料用于植入式医疗器械或体外诊断设备，需满足ISO 10993系列标准，确保与人体组织的长期接触安全性。

标准工艺流程

完整的电子灌封工艺包括以下关键步骤：

1. 预处理：将待灌封器件在60℃环境下烘烤1-2小时，去除基材表面吸附的水分
2. 配比混合：按产品技术文件规定的重量比（通常为100:X）精确称量A/B组分，使用机械搅拌器充分混合
3. 真空脱泡：将混合胶液置于真空环境（通常-0.08至-0.1 MPa）处理3-5分钟，排除溶解气体
4. 灌注操作：通过手工注射或自动化灌胶机将胶液注入器件，确保完全填充
5. 固化成型：根据产品类型选择常温固化（24小时）或加热固化（80℃/2小时）方案

常见异常处理

固化后变软：通常由A/B组分配比偏离、环境湿度超过50%RH或固化温度不足导致。需采用自动计量设备确保配比精度，并控制施工环境条件。

气泡残留：多因混合过程卷入空气或基材含水率过高，通过执行真空脱泡工序，并对灌封器件提前干燥处理可有效避免。

粘接强度不足：基材表面油污、氧化层或脱模剂残留会影响界面结合力。需使用溶剂清洁或等离子处理提升表面活性。

不完全固化：异氰酸酯组分受潮失效或搅拌不均匀是主要原因。固化剂需密闭保存，混合时确保刮底刮边充分搅拌。

技术发展趋势

环保化转型：水性聚氨酯与无溶剂体系逐步替代传统溶剂型产品，VOC排放量降低80%以上，满足日益严格的环保法规要求。

生物基材料：利用蓖麻油、木质素等可再生资源合成的多元醇，实现石化资源替代，并赋予材料自修复与可回收特性。

高性能化设计：通过引入改性氮化硼、氧化铝等功能填料，构建三维导热网络，将导热系数提升至2 W/m·K以上；开发耐水解配方体系，满足高温高湿环境下的长期稳定性需求。

智能制造集成：自动配比、在线粘度监测、智能固化控制等技术的应用，提升生产效率与产品一致性，支持电子制造业的精益化生产需求。

---



本文所述技术参数与应用案例基于Stobicast聚氨酯灌封材料系列产品的实际性能数据，相关产品已通过IATF16949:2016、ISO9001:2015体系认证及UL、IEC等国际标准测试验证，可为电子电力、汽车、新能源等行业提供系统化封装解决方案。
